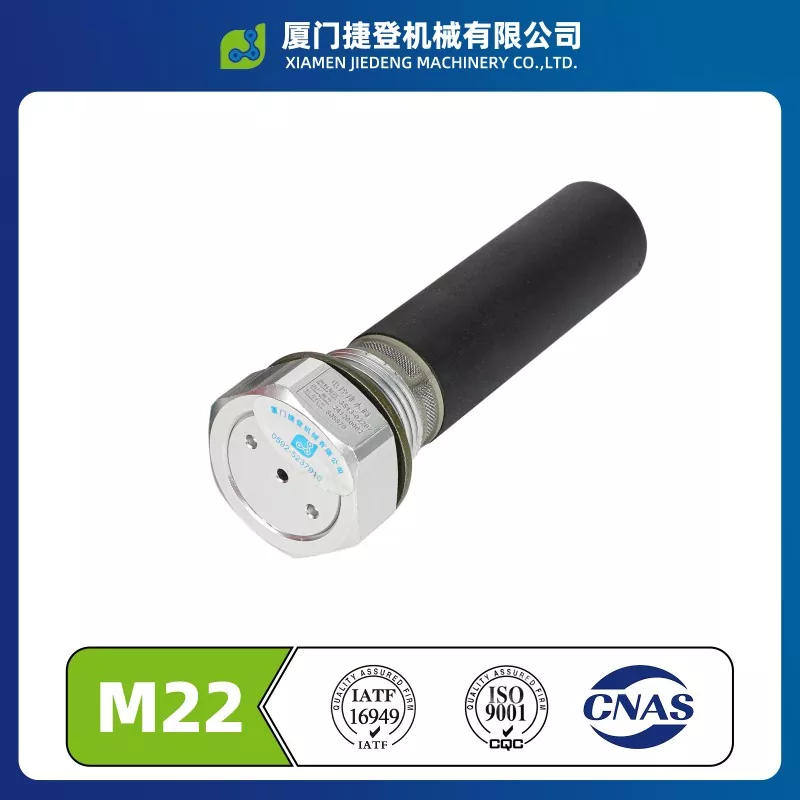

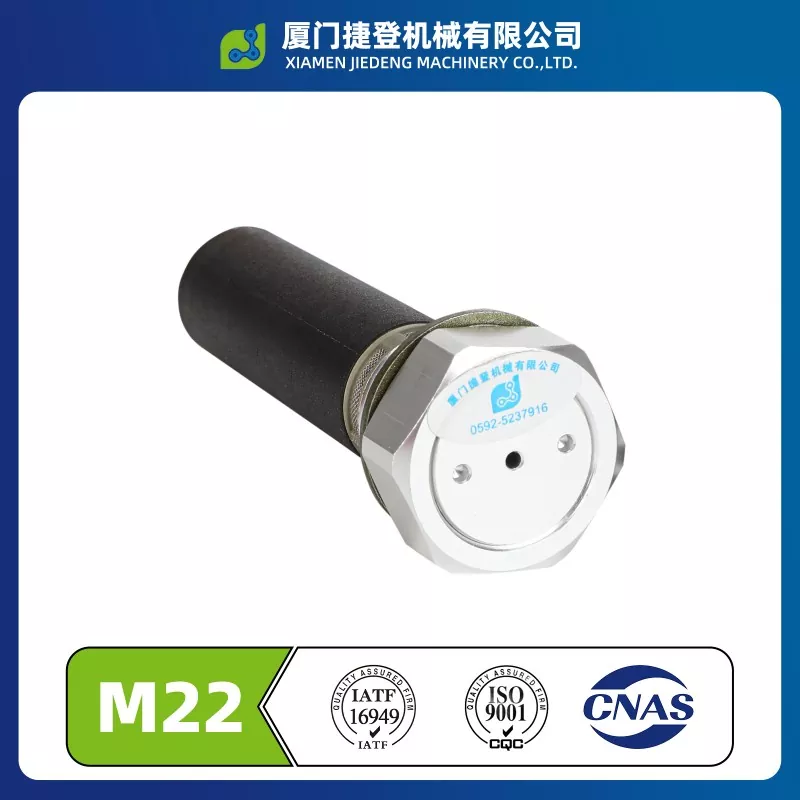

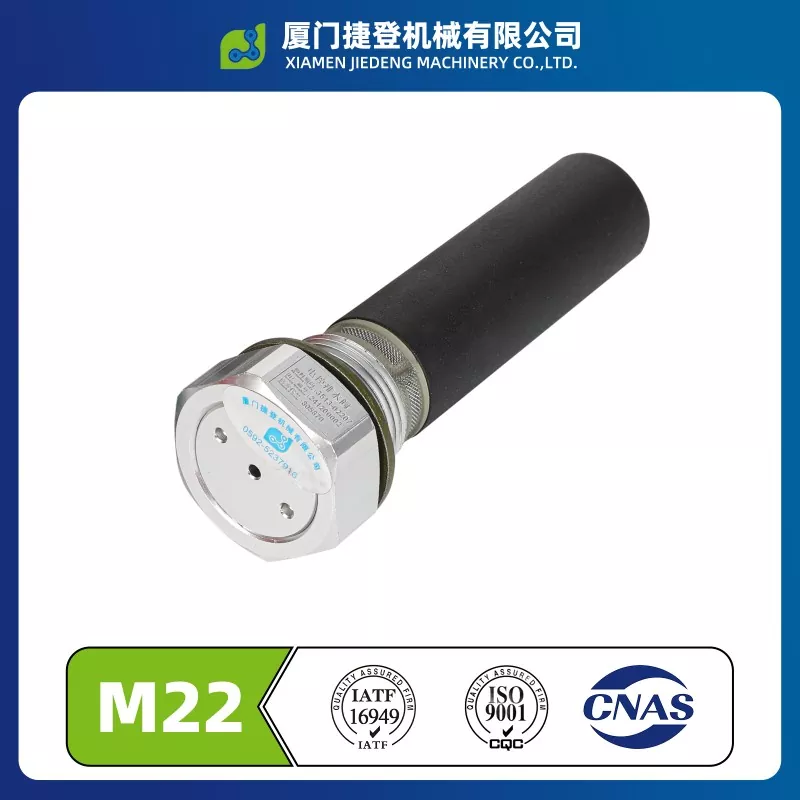

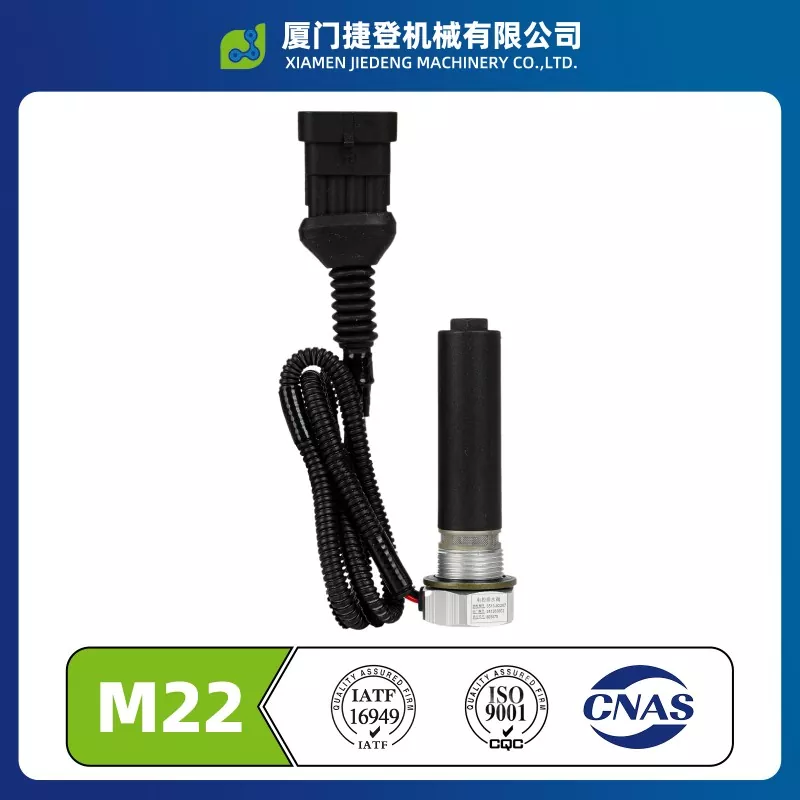

Válvula de condensação do sistema de freio a ar

Xiamen Jiedeng JD-DDPS-004, um excelente fabricante chinês, produz a válvula de condensação do sistema de freio a ar usando linhas de montagem padronizadas. Apresentando proteção de vedação tripla em componentes críticos e tecnologia profissional automatizada de encapsulamento de adesivo AB, o produto adere a um sistema de controle de qualidade de três níveis durante todo o processo de fabricação. Com excelente confiabilidade de vedação e montagem consistente, garante desempenho estável a longo prazo sob condições de alta pressão e ampla temperatura, tornando-o uma escolha premium para sistemas de freio a ar de veículos comerciais.

Linha de montagem modular

A válvula solenóide de drenagem JD-DDPS-004 adota um modo de produção de linha de montagem modular totalmente automático, personalizado especificamente para a válvula de drenagem de tanques de ar de veículos comerciais. O processo geral de produção é dividido em 12 etapas padrão independentes, como desmontagem da cabeça piloto, prensagem da bobina, instalação de filtro de alta precisão, aplicação de cola de vedação, calibração do corpo da válvula e teste de pressão.

O processo de produção é altamente especializado e padronizado. Cada estação de trabalho segue estritamente um tempo de trabalho padrão de 15 a 30 segundos por peça. A capacidade de produção estável da oficina pode chegar a 200 peças por hora, com capacidade de produção diária de mais de 4.800 peças. Isso pode atender às necessidades de pedidos de exportação em grande escala, compras coletivas de frotas e serviços pós-venda de substituição de lotes.

Todas as estações de trabalho são equipadas com acessórios personalizados, gabaritos de posicionamento e equipamentos de calibração de torque, eliminando completamente erros de operação cruzada, como desalinhamento, afrouxamento e desvios de montagem na montagem manual de componentes.

Ao mesmo tempo, os produtos são equipados com um sistema de rastreabilidade de qualidade de um produto e um código de barras. Cada produto está vinculado a um lote de produção, estação de trabalho, operador e dados de inspeção exclusivos, permitindo rastreabilidade total.

Comparado ao processo tradicional de montagem dispersa, este modelo controla o erro de consistência da montagem do produto em ± 0,02 mm e a taxa de aprovação do produto é estável em mais de 99,8%.

A estabilidade da produção e a uniformidade do produto excedem em muito os processos normais da indústria, estabelecendo as bases para que os produtos sejam compatíveis com vários caminhões pesados, ônibus e tanques de ar de máquinas de construção da fonte de produção.

Sistema de processo de vedação de precisão

Em resposta às duras condições de trabalho do tanque de ar, como acúmulo de água de alta pressão, grandes flutuações de temperatura e abertura e fechamento frequentes, esta válvula de drenagem controlada por solenóide estabeleceu um sistema de proteção de vedação de tripla precisão.

Todos os parâmetros do processo são quantitativamente controláveis, evitando efetivamente vazamentos de água, vazamentos de ar e falhas de vedação. Os principais padrões de processo seguem rigorosamente os padrões de componentes pesados ​​da indústria, e todos os parâmetros foram aprovados em testes de simulação de condições de trabalho de terceiros, com relatórios de teste completos em arquivo.

1. Vedação de travamento roscado:As partes roscadas do corpo da válvula e do núcleo da válvula são revestidas uniformemente com um agente de travamento especial resistente a altas temperaturas. A espessura do revestimento é estritamente controlada entre 0,08-0,12 mm. Após a cura, ele pode suportar um impacto de alta pressão de 8 bar e evitar o afrouxamento e vazamento da rosca.

2. Proteção de lubrificação do par de movimento:As superfícies de contato móveis do corpo da válvula são revestidas com graxa lubrificante de longa duração e antienvelhecimento, adequada para uma faixa de temperatura extremamente ampla de -40°C a +85°C. Isso garante abertura e fechamento suaves do núcleo da válvula sem qualquer travamento e evita aderência em baixa temperatura ou falha de secagem em alta temperatura.

3. Vedação radial de alta precisão:As principais ranhuras de vedação são processadas por fresamento de precisão. A tolerância do corpo da ranhura é controlada dentro de ±0,01 mm. Combinado com um O-ring personalizado à base de flúor, a taxa de deformação por alongamento do O-ring é estritamente controlada dentro da faixa ideal de 15% a 20%, evitando envelhecimento excessivo por alongamento e vazamento de relaxamento.

Após testes de durabilidade de terceiros, este sistema de vedação pode atingir 100.000 aberturas e fechamentos de alta frequência sem vazamentos. Sob a pressão normal de trabalho de 0,3 - 1,0 MPa para tanques de armazenamento, não há vazamento de ar ou problemas de vazamento de água durante a operação de longo prazo.

Adapta-se perfeitamente a diversas condições de trabalho, como caminhões, ônibus, máquinas de construção e tanques de armazenamento de compressores de ar. A vida útil do produto é 60% superior à das válvulas de drenagem comuns.

Tecnologia de vedação precisa e automatizada

O processo de vedação da bobina do produto e dos orifícios de chumbo adota um equipamento de encapsulamento de cola AB totalmente automático de nível industrial durante todo o processo. Elimina a incerteza do encapsulamento manual e estabelece um procedimento de encapsulamento padronizado e baseado em dados para garantir o isolamento elétrico e o desempenho à prova d'água e à prova de poeira do produto.

Todos os parâmetros do processo são rastreáveis ​​e verificáveis, e um relatório de teste de desempenho elétrico é fornecido ao sair da fábrica.

Processo central padronizado

Em primeiro lugar, é realizado um tratamento de desgaseificação a vácuo de 0,1 MPa com duração de 5 minutos para eliminar completamente as microbolhas dentro do gel, evitando rachaduras, infiltração de água e vazamento de eletricidade no ambiente posterior de alta temperatura e alta pressão.

Em segundo lugar, o modo de distribuição de gel quantitativo e preciso é ativado, com o erro de volume de distribuição controlado dentro de ±0,5g, garantindo uma vedação completa e perfeita, sem quaisquer lacunas ou transbordamento do gel, e uma cobertura de 100% da vedação.

O equipamento é equipado com mecanismo inteligente anti-queima a seco e remoção de gel residual, que limpa automaticamente o gel ineficaz ao desligar e reiniciar, eliminando o gel residual que pode afetar o efeito de vedação.

Ao mesmo tempo, está também equipado com um sistema de limpeza totalmente automático e sistema inteligente de reposição de água com taninos, sem intervenção humana durante todo o processo.

Este processo de encapsulamento automatizado permite que o produto atinja um nível de proteção IP67, que pode impedir completamente a entrada de chuva, acúmulo de água e poeira. A resistência de isolamento da bobina permanece estável em ≥100MΩ, resolvendo efetivamente os problemas comuns de vazamento, curto-circuito e danos por entrada de água em válvulas de drenagem de controle elétrico.

É adequado para condições complexas de trabalho em veículos externos, úmidos e empoeirados, e sua estabilidade de segurança elétrica excede em muito a dos produtos comuns da indústria.

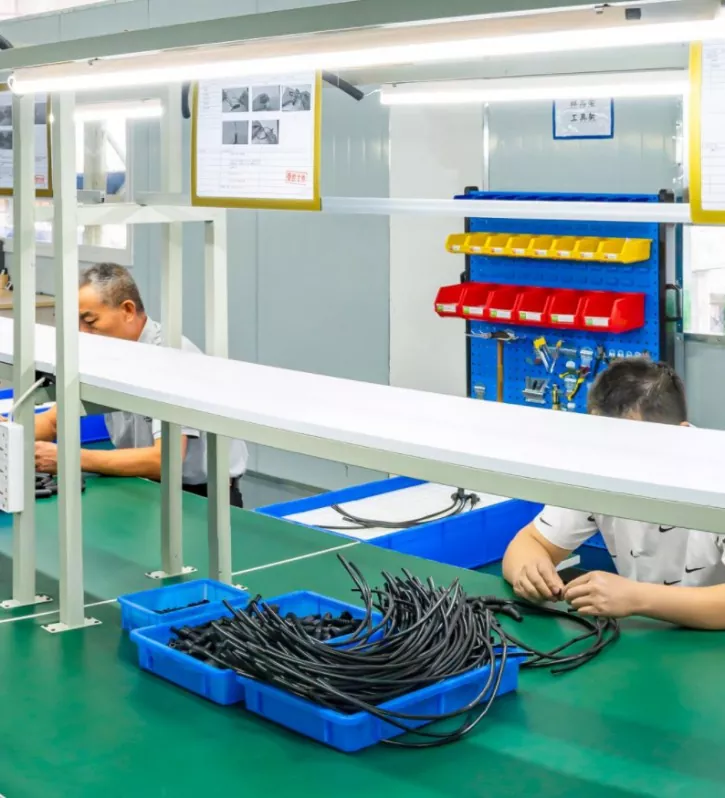

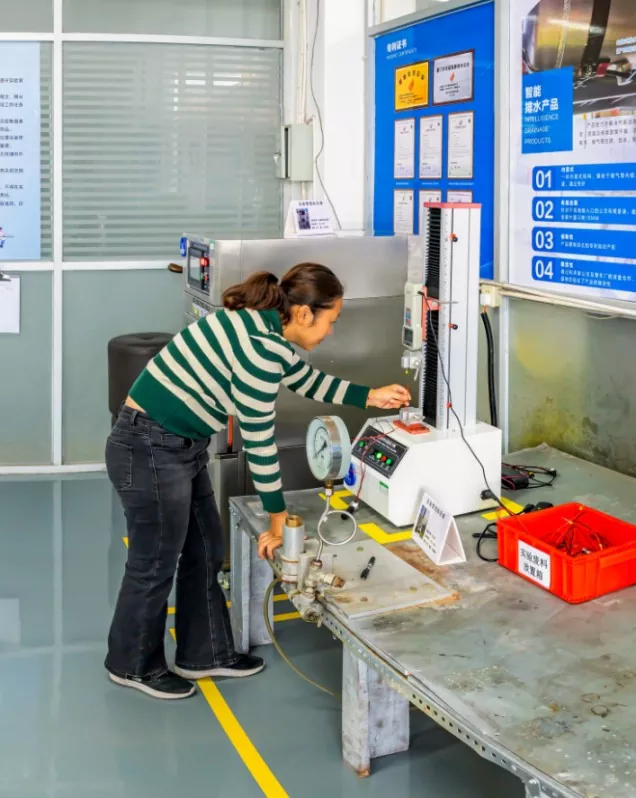

Controle de qualidade de todo o processo

Toda a série de válvulas de drenagem de veículos estabeleceu um sistema de controle de qualidade de três níveis em circuito fechado pré-evento, durante e pós-evento. É equipado com equipamentos de teste completos, padrões de operação e relatórios de teste. Cada produto passa por 16 testes abrangentes antes de sair da fábrica. Não há produtos defeituosos saindo da fábrica. Possui um arquivo completo de conformidade de qualidade, que pode oferecer suporte à inspeção de qualidade do comércio exterior, inspeção de fábrica do cliente e inspeção de lote.

1. Verificação da primeira peça antes da entrega

Antes de cada lote de produção, os inspetores de qualidade verificarão as especificações do material, as dimensões do corpo da válvula, os parâmetros da bobina e os acessórios de vedação. A primeira peça passará por medição em tamanho real, teste de pressão e teste de inicialização. Somente depois de confirmar que não há erros é que a produção em massa pode prosseguir, eliminando assim problemas de qualidade relacionados aos lotes.

2. Autoinspeção na estação de trabalho

Depois que cada operador da estação de trabalho concluir a montagem, eles verificarão a folga da peça, o status da aplicação da cola e a precisão da instalação do O-ring, um por um. Quaisquer produtos deformados, desalinhados ou defeituosos serão automaticamente eliminados.

3. Inspeção final e transferência

Depois que o produto acabado for concluído, ele será submetido a testes de estanqueidade a gás de alta pressão, testes de abertura e fechamento ao ligar e testes à prova d'água. Esses testes simulam condições reais de operação do veículo para detecção.

Todos os produtos defeituosos são numerados uniformemente, isolados para armazenamento e registrados para rastreabilidade, formando um circuito fechado para correção do problema. Após a implantação de todo o sistema de controle de qualidade, o índice de defeitos dos produtos na fábrica é inferior a 0,2%.

Através de testes oficiais de terceiros, todos os indicadores como tolerância de pressão, desempenho de abertura e fechamento, durabilidade de vedação e segurança elétrica dos produtos atenderam aos padrões, e relatórios de inspeção de fábrica, relatórios de teste de desempenho, relatórios de nível de proteção IP podem ser fornecidos, atendendo aos padrões de entrada para mercados estrangeiros.

Especificações básicas do produto

Sugestões de seleção de produtos

1. Seleção de tensão

Para caminhões leves pequenos e veículos comerciais domésticos, a versão 12V é a preferida; para caminhões pesados, veículos de carga de longa distância, ônibus grandes e máquinas de construção, a versão 24V é uniformemente aplicável para evitar incompatibilidade de tensão e evitar mau funcionamento durante a inicialização e desligamento.

2. Seleção das condições operacionais

Em áreas com chuva forte, alta umidade e baixas temperaturas, o modelo com características IP67 à prova d’água e resistência a baixas temperaturas deve ser selecionado para evitar acúmulo de água, formação de gelo e entrada de poeira que podem danificar o corpo da válvula.

3. Seleção de substituição

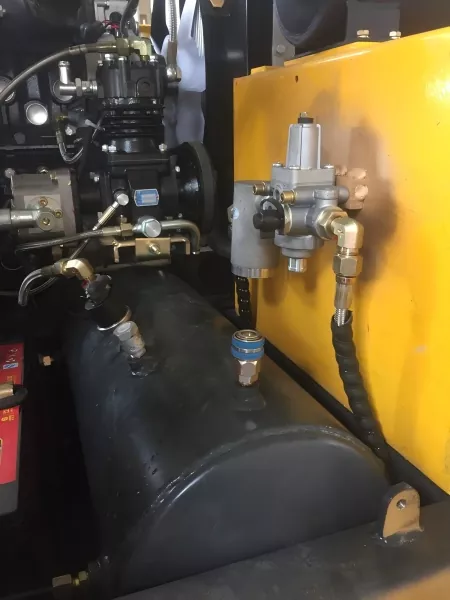

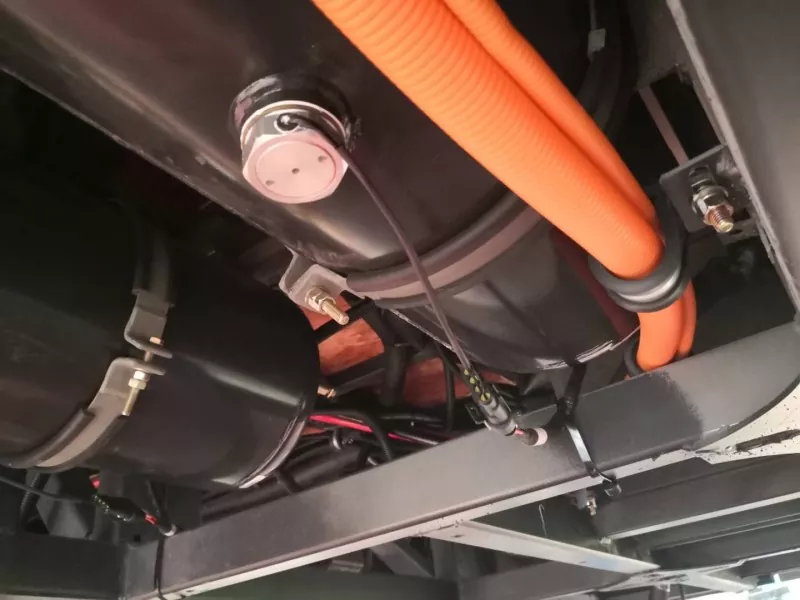

É compatível com a maioria dos orifícios de instalação de tanques de ar originais de fábrica de veículos comerciais, eliminando a necessidade de modificação da tubulação e permitindo a substituição direta da antiga válvula de drenagem manual e da válvula de drenagem de controle elétrico simples comum. Também é compatível com os principais modelos de veículos do mercado.

4. Seleção de lote

Compradores de frotas, oficinas e comércio exterior podem combinar especificações de lote 12V/24V. Logotipos e embalagens de lote personalizados são suportados e são adequados para rotulagem de marcas no exterior, distribuição de canais e outros requisitos.

Perguntas frequentes sobre o uso do produto

Q1: Por que a válvula de drenagem cronometrada controlada eletronicamente não pode drenar a água automaticamente após a instalação?

R: Primeiro, verifique se a tensão é compatível e a fiação está segura; segundo, verifique se a pressão do tanque de ar atinge o limite de trabalho de 0,3 MPa. Se não for usado há muito tempo, você pode limpar levemente as impurezas do filtro do corpo da válvula. Após uma instalação e correspondência normais, ele drenará automaticamente a água em intervalos regulares.

Q2: É normal haver um leve vazamento de ar durante o uso do produto?

R: Em condições normais, não deve haver nenhum vazamento de ar. Se houver vazamento de ar, geralmente é devido ao desalinhamento do O-ring ou ao afrouxamento da tubulação. Basta reapertar a tubulação e verificar as peças de vedação para resolver o problema. O desempenho de vedação dos produtos fornecidos de fábrica foi testado sob alta pressão e não há problemas de qualidade.

Q3: Ele congelará e ficará preso em invernos extremamente frios?

R: O produto foi projetado para ser compatível com ambientes de baixa temperatura de -40 ℃. As vedações e lubrificantes são feitos de materiais resistentes a baixas temperaturas e o corpo da válvula não foi projetado para reter água. Sob condições normais de operação, ele não congelará e não ficará preso. É adequado para uso a longo prazo em áreas do norte e de alta altitude.

Q4: Quanto tempo dura a vida útil do produto? Oferece garantia pós-venda?

R: Em condições normais de uso do veículo, a vida útil pode chegar a 3 a 5 anos. Todos os modelos vêm com garantia de exportação padrão. Se não for danificado por fatores humanos, pode ser substituído através do serviço pós-venda. Serviços de suporte técnico serão fornecidos durante todo o processo.

Q5: Vocês oferecem suporte à personalização em lote e OEM transfronteiriço?

R: Apoiamos a produção de pedidos em grande escala, design de logotipo personalizado para produtos, personalização de embalagens padrão de exportação e podemos fornecer um conjunto completo de relatórios de teste e documentos de qualificação para atender aos requisitos de vendas em plataformas estrangeiras e necessidades de fornecimento para canais off-line.
