Você está atualmente selecionando uma válvula de drenagem de tanque de ar e buscando um produto e solução que ofereça alta eficiência e facilidade de manutenção? ContatoMáquinas Jiedeng de Xiamen. Oferecemos preços direto da fábrica, fornecemos modelos específicos adaptados a vários tipos de veículos e oferecemos orientação abrangente sobre uso e manutenção, juntamente com suporte técnico pós-venda dedicado.
A válvula de drenagem do tanque de ar para veículos comerciais está instalada na parte inferior dotanque de ar, usado para remover manchas internas de água e óleo. É dividido principalmente em três tipos: controle manual, automático e elétrico.
Purifica o caminho do gás e garante a estabilidade e segurança do sistema de travagem. É utilizado para descarregar água, manchas de óleo e impurezas do tanque, evitando ferrugem, congelamento ou falha de freio na tubulação.
A válvula de drenagem elétrica do tanque de ar é uma válvula de drenagem do cilindro de armazenamento controlada eletricamente. É controlado por um circuito elétrico e pode ser ativado automaticamente em um horário definido ou pressionando um botão. Nenhuma operação manual é necessária.
Descarrega automaticamente a água e o óleo acumulados no cilindro acumulador, estabilizando o sistema de frenagem pneumática dos veículos comerciais.
|
Válvula de drenagem manual |
Válvula de drenagem automática |
Válvula de drenagem de controle elétrico |
|
|
|
|
|
1. A instalação do reservatório de ar na parte inferior é difícil de manter. 2. Sem um hábito de manutenção regular, a água se acumulará gradualmente no reservatório de ar e continuará aumentando. 3. Se não houver drenagem por muito tempo, ela ocupará o volume do reservatório de ar, resultando em redução da capacidade de fornecimento de ar e, portanto, o efeito de frenagem não será satisfatório. |
1. A flutuação da pressão do ar faz com que o núcleo da válvula se mova para cima e para baixo, alcançando a drenagem automática. 2. Se a flutuação da pressão do ar for pequena e não puder fazer com que o núcleo da válvula se mova, isso resultará em um pequeno volume de drenagem ou na ausência de drenagem. 3. Quando o nível da água está muito alto, a válvula de drenagem falha e não há como drenar a água. O cilindro de armazenamento está cheio com mais da metade da água, ou mesmo cheio. |
1. Instalado na parte inferior do cilindro de armazenamento de ar, no estado normalmente fechado, é controlado diretamente por um interruptor de alavanca, que é fácil de usar. 2. Após a instalação, apenas a porca externa na parte inferior fica exposta, com altura de 10mm. 3. Pode obter drenagem cronometrada através da ECU e abre e fecha automaticamente o aquecimento de acordo com as mudanças de temperatura, garantindo que o gelo possa ser quebrado e a água drenada no inverno, mantendo o cilindro de armazenamento de ar seco, o que é inteligente e eficiente. |
A resposta é não. Cada tipo de válvula de drenagem tem seus próprios cenários aplicáveis, e eles coexistirão por muito tempo, permanecendo como mainstream no mercado.
A válvula de drenagem manual, com sua estrutura simples, baixo custo e baixíssimo índice de falhas, ainda ocupa grande participação de mercado em modelos básicos de veículos e equipamentos industriais onde não são necessários altos requisitos de inteligência.
A tradicional válvula de drenagem automática, com seu preço equilibrado e características despreocupadas e sem necessidade de supervisão manual, alia praticidade e economia, sendo muito apreciada por diversos fabricantes de veículos e fabricantes de equipamentos. A Jiedeng também vende o modelo JD-ZDPSF-A1 do mesmo tipo de produto, que também pode fornecer proteção eficaz de drenagem para o sistema de gás.
A válvula de drenagem controlada eletronicamente, como versão avançada da válvula de drenagem automática, integra funções como controle de drenagem, aviso inteligente de falhas e aquecimento automático em baixas temperaturas. É um componente indispensável e importante no processo de atualização inteligente do sistema de freios de veículos comerciais e sistemas de gás industriais.
A válvula de drenagem controlada eletronicamente herda as vantagens da válvula de drenagem automática do tanque de ar. Elimina a necessidade de sair do veículo, curvar-se e drenar manualmente a água. Ele pode drenar automaticamente a água em intervalos regulares e também pode ser controlado a partir da cabine do motorista com um único botão. Não há necessidade de manutenção manual.
No inverno não tem medo de congelar as mãos e em dias de chuva não há necessidade de sair do veículo. A drenagem é mais oportuna e completa, evitando efetivamente a formação de gelo e ferrugem na passagem do ar, tornando-a conveniente e garantindo a segurança na condução e na frenagem.
|
Foto |
Especificações do modelo |
Instruções |
|
|

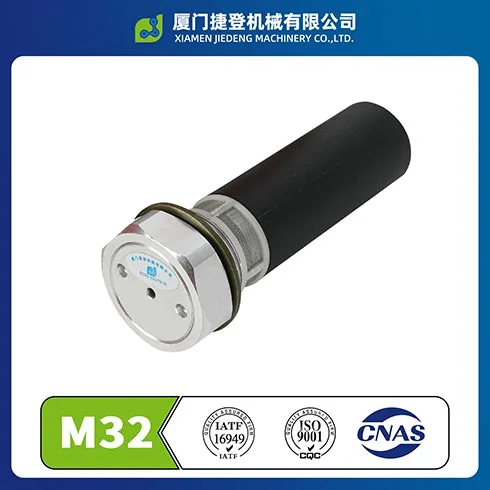

Modelo: JD-DDPS-001 Rosca montada: M32×1,5mm Tensão operacional: DC24V ± 15% Pressão operacional: 0 a 1,1 MPa Temperatura operacional: -40°C a 100°C Potência de descarga: 9,6 W Nível de proteção: IP67 Não possui função de aquecimento Sem saída de drenagem Modelo de plugue: AMP282104-1 |
Deve ser usado em combinação com um controlador de drenagem inteligente e um interruptor de drenagem. É adequado para ambientes e áreas de temperatura normal sem risco de congelamento. Abrange veículos comerciais comuns, como carregadeiras de rodas, caminhões de mineração, tratores semirreboques, ônibus de longa distância e ônibus urbanos. |
|
|
Modelo: JD-DDPS-002 Rosca montada: M32 × 1,5 mm Tensão operacional: CC 24V ± 15% Pressão operacional: 0 a 1,1 MPa Temperatura operacional: -40°C a 100°C Potência de drenagem: 6,3W Nível de proteção: IP67 Equipado com função de aquecimento, potência de aquecimento: 6,4W Sem saída de drenagem Modelo de plug-in: AMP282106-1 |
Ele precisa ser usado em combinação com um controlador de drenagem inteligente, um interruptor de drenagem e um sensor de temperatura. É adequado para ambientes de baixa temperatura e áreas de grande altitude com risco de formação de gelo. Abrange veículos comerciais comuns, como carregadeiras de rodas, caminhões de mineração, tratores semirreboques, ônibus de longa distância e ônibus urbanos. |
|
|

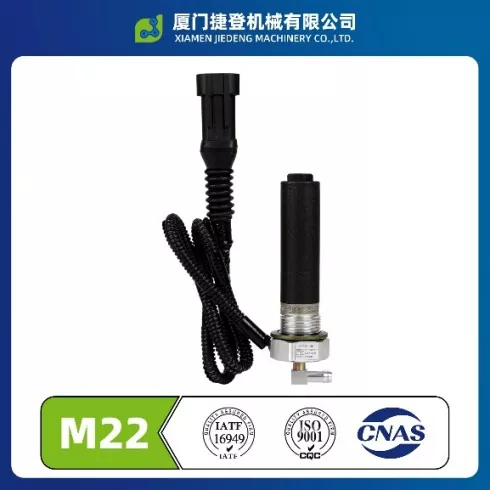

Modelo: JD-DDPS-003 Rosca montada: M22 × 1,5 mm Tensão operacional: DC24V ± 15% Pressão operacional: 0 a 1,1 MPa Temperatura operacional: -40°C a 100°C Potência de drenagem: 9,6W Nível de proteção: IP67 Não possui função de aquecimento Sem saída de drenagem Modelo de plug-in: AMP282104-1 |
Deve ser usado em combinação com um controlador de drenagem inteligente e um interruptor de drenagem. É adequado para ambientes e áreas de temperatura normal sem risco de congelamento. Abrange veículos comerciais comuns, como carregadeiras de rodas, caminhões de mineração, tratores semirreboques, ônibus de longa distância e ônibus urbanos. |
|
|

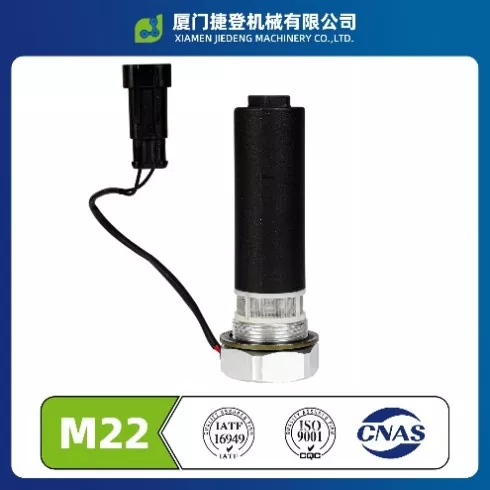

Modelo: JD-DDPS-003-W Rosca montada: M22 × 1,5 mm Tensão operacional: DC24V ± 15% Pressão operacional: 0 a 1,1 MPa Temperatura operacional: -40°C a 100°C Potência de drenagem: 9,6W Nível de proteção: IP67 Não possui função de aquecimento Com saída de drenagem, φ9 Modelo de plugue: AMP282104-1 |
Deve ser usado em combinação com um controlador de drenagem inteligente e um interruptor de drenagem. É adequado para ambientes e áreas de temperatura normal sem risco de congelamento. Abrange veículos comerciais comuns, como carregadeiras de rodas, caminhões de mineração, tratores semirreboques, ônibus de longa distância e ônibus urbanos. |
|
|

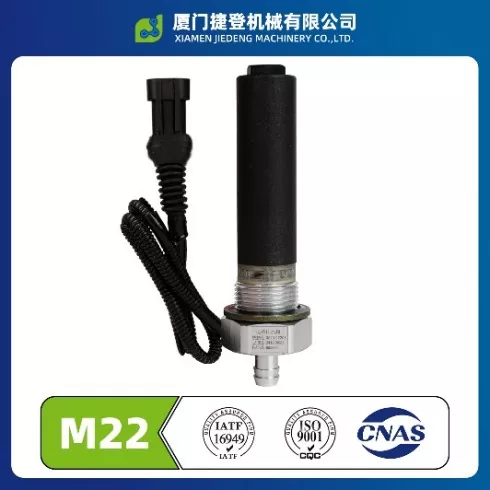

Modelo: JD-DDPS-003-WW Rosca montada: M22 × 1,5 mm Tensão operacional: DC24V ± 15% Pressão operacional: 0 a 1,1 MPa Temperatura operacional: -40°C a 80°C Potência de drenagem: 9,6W Nível de proteção: IP67 Não possui função de aquecimento Com saída de drenagem rotativa, φ9 Modelo de plugue: AMP282104-1 |
Deve ser usado em combinação com um controlador de drenagem inteligente e um interruptor de drenagem. É adequado para ambientes e áreas de temperatura normal sem risco de congelamento. Abrange veículos comerciais comuns, como carregadeiras de rodas, caminhões de mineração, tratores semirreboques, ônibus de longa distância e ônibus urbanos. |
|
|

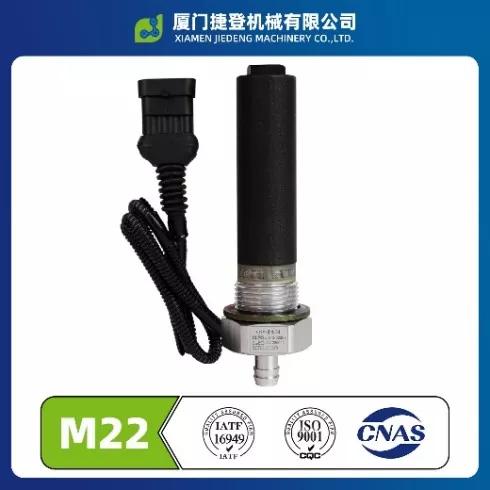

Modelo: JD-DDPS-004 Rosca de montagem: M22×1,5mm Tensão operacional: DC24V ± 15% Pressão operacional: 0 a 1,1 MPa Temperatura operacional: -40°C a 100°C Potência de descarga: 9,6W Nível de proteção IP67 Equipado com função de aquecimento, com potência de aquecimento de 6,4W Sem saída de drenagem Modelo de plug-in AMP282106-1 |
Deve ser usado em combinação com um controlador de drenagem inteligente e um interruptor de drenagem. É adequado para ambientes e áreas de temperatura normal sem risco de congelamento. Abrange veículos comerciais comuns, como carregadeiras de rodas, caminhões de mineração, tratores semirreboques, ônibus de longa distância e ônibus urbanos. |
|
|

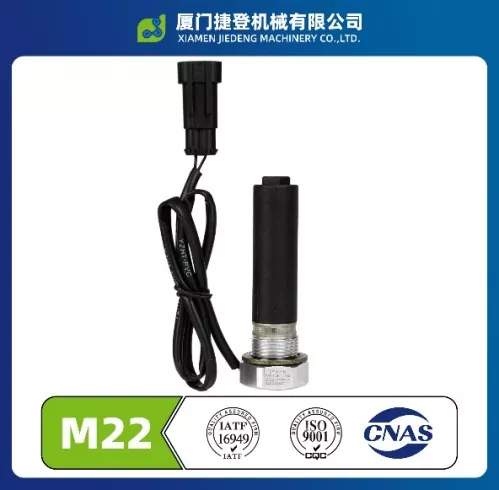

Modelo: JD-DDPS-004-W Rosca de montagem: M22×1,5mm Tensão operacional: DC24V ± 15% Pressão de ar operacional: 0 a 1,1 MPa Temperatura de operação: -40°C a 80°C Potência de descarga: 9,6W Grau de proteção IP67 Equipado com função de aquecimento, com potência de aquecimento de 6,4W Com saída de drenagem, φ9 Modelo de plug-in AMP282106-1 |
Deve ser usado em combinação com um controlador de drenagem inteligente e um interruptor de drenagem. É adequado para ambientes e áreas de temperatura normal sem risco de congelamento. Abrange veículos comerciais comuns, como carregadeiras de rodas, caminhões de mineração, tratores semirreboques, ônibus de longa distância e ônibus urbanos. |
|
|

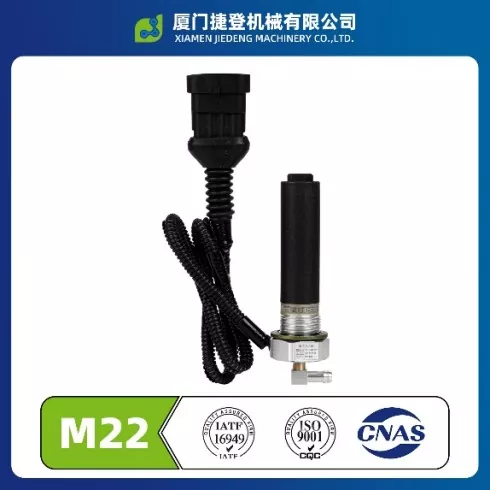

Modelo: JD-DDPS-004-WW Rosca de montagem: M22×1,5mm Tensão operacional: DC24V ± 15% Pressão de ar operacional: 0 a 1,1 MPa Temperatura de operação: -40°C a 80°C Potência de descarga: 9,6W Grau de proteção: IP67 Equipado com função de aquecimento, com potência de aquecimento de 6,4W Com entrada de drenagem rotativa, diâmetro φ9 Modelo de plug-in: AMP282106-1 |
Deve ser usado em combinação com um controlador de drenagem inteligente e um interruptor de drenagem. É adequado para ambientes e áreas de temperatura normal sem risco de congelamento. Abrange veículos comerciais comuns, como carregadeiras de rodas, caminhões de mineração, tratores semirreboques, ônibus de longa distância e ônibus urbanos. |
As válvulas de drenagem de controle elétrico são muito semelhantes em aparência e especificações. Como escolher?
O núcleo de seleção das válvulas de drenagem de controle elétrico da Jideng está nas roscas, na função de aquecimento e nas portas de drenagem.
JD-DDPS-001/002 possui rosca de instalação M32×1,5, enquanto 003/004 possui rosca de instalação M22×1,5; 002 e 004 possuem funções de aquecimento e são adequados para regiões frias e congelantes.
O sufixo W representa uma saída de drenagem fixa e WW representa uma saída de drenagem giratória de 360°. O layout do chassi é mais flexível.
Por exemplo, muitos clientes ao escolher a válvula de drenagem do tanque de ar para ônibus de longa distância, preferem escolher válvulas de drenagem de controle elétrico com saídas de drenagem.
Como a válvula de drenagem de controle elétrico pode ser usada em combinação com o controlador de controle de drenagem inteligente, o interruptor de drenagem e o sensor de temperatura?
A válvula de drenagem controlada eletronicamente, como componente de atuação no sistema de drenagem, é instalada na saída de drenagem do cilindro de armazenamento de ar. Em circunstâncias normais, mantém a porta da válvula vedada para evitar vazamento de ar.
Quando um sinal de controle de 24 Vcc é recebido, o núcleo da válvula acionada eletromagnética se move para cima para abrir o canal de drenagem e a água acumulada é rapidamente descarregada, dependendo da pressão de ar interna do cilindro de armazenamento de ar.
O sensor de temperatura coleta continuamente a temperatura ambiente e a transmite ao controlador de drenagem inteligente.
O controlador então programa a válvula de drenagem com base no limite de temperatura predefinido:
Quando a temperatura está acima do limite, ele drena automaticamente a água de acordo com a lógica predefinida de ligar e desligar e intervalos periódicos.
Quando a temperatura está abaixo do limite, suspende a drenagem automática e ativa a função de aquecimento.
Pressione o interruptor de drenagem forçada e o controlador emitirá imediatamente um sinal para acionar a válvula de drenagem para drenar a água. Solte o interruptor para interromper o processo.
Enquanto o veículo está em movimento, o controlador suspende temporariamente todas as ações da válvula de drenagem para garantir a pressão do ar de frenagem.
Quando houver um curto-circuito ou falha de circuito aberto na válvula de drenagem, o controlador indicará com precisão a posição da válvula defeituosa correspondente através da luz de código piscante.
A válvula de drenagem controlada eletronicamente é uma válvula de drenagem do tanque de ar integrada. Quais são os benefícios desse recurso?
A válvula de drenagem externa tem um corpo saliente, que pode ser danificado por pedras e tem maior probabilidade de congelar e entupir em baixas temperaturas.
O tipo embutido é instalado próximo ao tanque de ar, com menos área exposta, com apenas 10 mm de espessura, o que pode efetivamente evitar impactos e possui proteção mais forte. Ele se ajusta perfeitamente ao tanque, tem boa condução de calor, é mais fácil de quebrar o gelo e é mais confiável na prevenção de congelamento e entupimento; a drenagem é completa, a vedação é forte, o chassi é mais limpo e adequado para vários veículos comerciais, e é mais durável e mais conveniente de usar.
O modelo JD-DDPS-002/004 de válvula de drenagem de controle elétrico pertence à válvula de drenagem do tanque de ar aquecível. Você poderia explicar como é em detalhes?
JD-DDPS-002/004 é uma válvula de drenagem de controle elétrico aquecido especialmente projetada para ambientes de baixa temperatura. Pode resolver os problemas de congelamento e entupimento da válvula de drenagem no inverno da fonte, evitando falhas nos freios e envelhecimento dos componentes causado pela formação de gelo no caminho do ar.
Pode ser combinado com um sensor de controle de temperatura para obter abertura e fechamento automáticos.
A referência para a eficiência de quebra de gelo é a seguinte:
|
Temperatura ambiente |
Aquecimentog para quebrar o gelo (tempo de resposta) |
|
Acima de 0°C |
Descarga imediata |
|
-10℃ |
Cerca de 10s |
|
-20°C |
Cerca de 60 anos |
|
-30℃ |
Cerca de 5m |
|
-40°C |
Cerca de 10m |
Absolutamente! A escolha de uma válvula de drenagem controlada eletricamente como válvula de drenagem de caminhão não é apenas viável, mas também uma tendência inevitável na indústria.
Os caminhões operam em longas distâncias com cargas pesadas e em condições adversas. As operações de drenagem manual são complicadas e propensas a serem negligenciadas, e a água acumulada pode causar grandes riscos à segurança, como falha nos freios. A válvula de drenagem controlada eletricamente foi projetada especificamente para cenários de caminhões.
O corpo principal é feito de liga de alumínio anticorrosiva, atendendo aos requisitos de gasoduto de alta pressão de 1,1 MPa. Ele passa no teste de vibração QC/T 413-2002 e no teste de nível IP67 à prova d'água e à prova de poeira, e pode se adaptar de forma estável a ambientes complexos, como canteiros de obras e áreas de mineração.
Ele pode obter drenagem automática cronometrada sem exigir que o motorista passe por baixo do veículo para operação. Ele também pode ser conectado ao sistema de controle do veículo para diagnóstico de falhas em tempo real e monitoramento de status, resolvendo fundamentalmente os pontos problemáticos da drenagem manual e melhorando significativamente a segurança e a eficiência operacional da condução de caminhões em longas distâncias.
Absolutamente!
Os caminhões semirreboque operam em longas distâncias em diversas regiões, viajando frequentemente entre áreas frias do norte, regiões úmidas e quentes do sul e áreas empoeiradas do noroeste.
As válvulas manuais tradicionais são propensas a congelar e emperrar em temperaturas de -40 ℃ e são facilmente corroídas e falham em ambientes úmidos e de alta temperatura.
Além disso, os tanques de armazenamento dos semirreboques costumam ser colocados na parte inferior dos reboques, dificultando a operação de drenagem manual e apresentando maiores riscos à segurança.
A válvula de drenagem de controle elétrico possui uma faixa de temperatura de trabalho de -40°C a +80°C e está equipada com nível de proteção IP67, permitindo operação estável em ambientes extremos.
Nossos modelos JD-DDPS-001 e JD-DDPS-002 de válvulas de drenagem de controle elétrico, com seu grande diâmetro de instalação de roscas M32 × 1,5, são adequados para a maioria dos tanques de armazenamento de semirreboques e são preferidos por muitos fabricantes de caminhões. Eles podem proteger eficazmente o sistema de frenagem do circuito pneumático e reduzir os riscos de falha operacional.
Absolutamente!
Caminhões pesados viajam em estradas pesadamente carregadas e esburacadas, bem como em superfícies não pavimentadas em canteiros de obras por longos períodos. Vibrações contínuas de alta frequência de três eixos podem facilmente fazer com que o corpo da válvula das válvulas de drenagem tradicionais se afrouxe, o núcleo da válvula fique preso e a vedação falhe.
A válvula de drenagem de controle elétrico fornecida pela Xiamen Jideng é rigorosamente testada quanto à resistência à vibração de acordo com o padrão QC/T 413-2002. Sob aceleração de 15m/s² nos eixos X/Y e 30m/s² no eixo Z, cada um dos três eixos sofre 8 horas de vibração de frequência varrida.
Após o teste, o produto não apresenta rachaduras ou descamação na superfície, funciona normalmente quando ligado, mantém uma boa vedação sob pressão de ar de 0,8 MPa e pode suportar vibrações e impactos durante todo o ciclo de vida do veículo, evitando efetivamente falhas de drenagem causadas por vibração.
Absolutamente!
O ambiente do local de mineração está repleto de altas concentrações de poeira, lama, lama e meios ácidos ou alcalinos. As válvulas de drenagem tradicionais são propensas a problemas de corrosão, como ferrugem do corpo da válvula, núcleos de válvula presos e falha nas vedações.
A válvula de drenagem de controle elétrico Xiamen Jideng JD-DDPS-004 segue estritamente o padrão GB/T 10125-2021 e passa em um teste de névoa salina contínua de 5% de 96 horas.
Após o teste, a superfície metálica não apresenta oxidação ou ferrugem, o desempenho da vedação está intacto e o funcionamento está normal.
A empresa estabeleceu um rigoroso sistema de verificação periódica de qualidade, conduzindo um teste de névoa salina do mesmo padrão a cada seis meses para monitorar continuamente a estabilidade da resistência à corrosão do produto e resistir efetivamente à erosão a longo prazo de vários meios corrosivos no local de mineração.
Ônibus. Na era atual em que os ônibus estão se tornando cada vez mais inteligentes, a atualização da automação do sistema pneumático tornou-se uma tendência inevitável na indústria.
A Jiedeng concentra-se na pesquisa e produção de válvulas de drenagem controladas eletronicamente para sistemas pneumáticos de veículos comerciais.
Os ônibus não são apenas o modelo de veículo com aplicações mais adequadas para este produto, mas também o modelo de veículo com maior número de válvulas de drenagem de tanques de ar de ônibus instaladas por unidade. Eles também são nosso principal campo de batalha de vendas.
Na indústria, cada ônibus normalmente instala de 5 a 8 válvulas de drenagem. Entre eles, os principais modelos JD-DDPS-003 e JD-DDPS-004 ganharam grande popularidade entre os clientes de ônibus em todo o mundo devido ao seu desempenho estável e confiável.
Máquinas Jiedeng de Xiamen é especializada na fabricação de alto desempenho
drenagem automática do tanque de ar para tanques de armazenamento de ar. Empregamos design robusto, controle de qualidade rigoroso e desempenho confiável para fornecer soluções duráveis para sistemas de ar comprimido.
Nossos produtos garantem uma drenagem eficiente de condensado, prolongam a vida útil do equipamento, reduzem os esforços de manutenção e proporcionam operação estável sob diversas condições de trabalho.
Ao nos escolher, você receberá qualidade profissional, entrega pontual e suporte pós-venda confiável.
A válvula de drenagem controlada eletricamente obteve a certificação CE e a certificação Rohs. Adota o sistema de gestão de qualidade IATF16949.
Ao mesmo tempo, a Jideng também é uma empresa nacional de alta tecnologia, possuindo uma série de patentes de invenção, patentes de modelo de utilidade e patentes de design, e nossa tecnologia principal é controlável de forma independente.
A JIEDENG está pronta para fornecer suas válvulas de drenagem de alta qualidade para clientes em todo o mundo.
