Além deVálvulas de drenagem do tanque de ar, Máquinas Jiedengtambém oferece controladores de válvula de drenagem, atuando como fabricante e fornecedor de soluções completas. Esta série de produtos compreende especificamente dois modelos principais, apresentando instalação flexível e conveniente, adequada para uma ampla variedade de tipos de veículos – incluindo caminhões pesados, caminhões de mineração, ônibus, ônibus urbanos e semirreboques.
O controlador da válvula de drenagem é o núcleo de controle inteligente dos sistemas de frenagem pneumática para veículos comerciais, ônibus e reboques. Quando usada em conjunto com a válvula de drenagem controlada eletricamente, funciona como o cérebro do sistema de drenagem.
É utilizado principalmente para controlar a válvula de drenagem controlada eletricamente, facilitando a drenagem automática da água condensada no reservatório de ar, evitando assim a ferrugem das tubulações e corpos das válvulas, bem como a falha dos freios.
|
Foto |
Especificação do modelons |
Instruções |
|
|

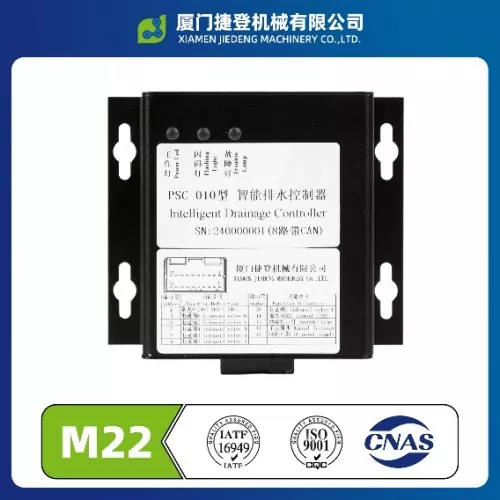

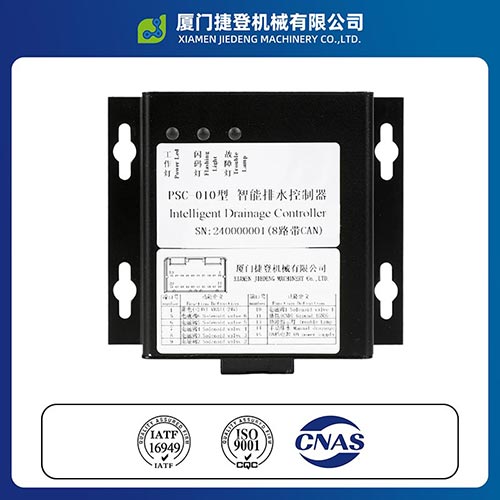

CÓDIGO JD: PSC-010 TAMANHO: 120*100*35 Furo de instalação: 4 - φ9 Tensão de trabalho: CC 18V - 36V Canais de controle máximo: 8 Detecção de falhas: curto-circuito ou circuito aberto Nível de proteção: IP5X Temperatura operacional: -20°C a 100°C Material do produto: liga de alumínio Modelo de plug-in: AMP 174047-2 |
É usado como unidade de controle para a válvula de drenagem controlada eletricamente. Para ambientes de baixa temperatura e áreas de alta altitude com risco de congelamento, se a função de monitoramento de temperatura precisar ser ativada, um sensor de temperatura deverá ser conectado. O circuito de controle máximo é 8. Em condições normais, ele pode controlar até 8 válvulas de drenagem controladas eletricamente, mas em paralelo, mais válvulas de drenagem podem ser controladas. |
|
|

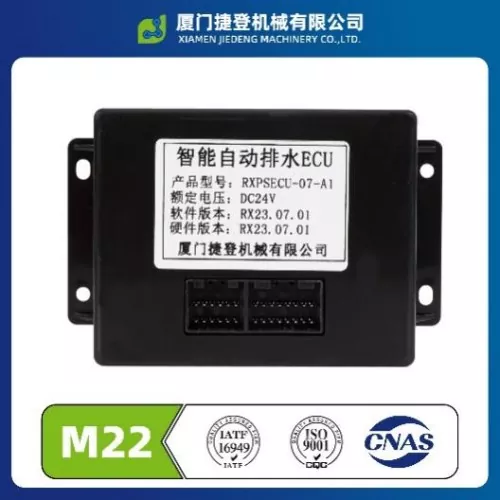

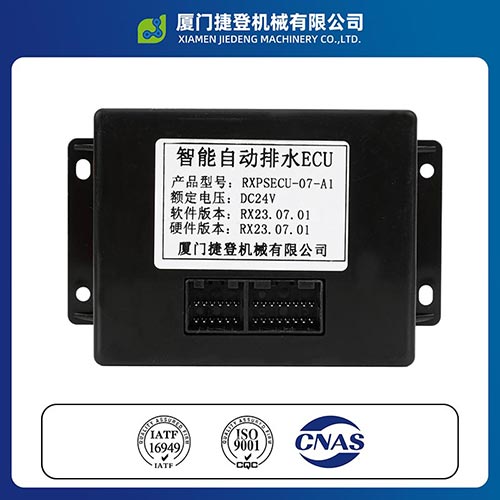

CÓDIGO JD: RXPSECU-07-A1 TAMANHO: 120*100*28 Furo de instalação: 4 - φ4 Tensão de trabalho: CC 19V - 32V Máx. canais de controle: 7 Detecção de falhas: curto-circuito ou circuito aberto Nível de proteção: IP5X Temperatura operacional: -20°C a 100°C Material do produto: plástico Modelos de plugue: AMP 174045-2 e AMP 174046-2 |
É usado como unidade de controle para a válvula de drenagem controlada eletricamente. Para ambientes de baixa temperatura e áreas de grande altitude com risco de congelamento, se a função de monitoramento de temperatura precisar ser habilitada, um sensor de temperatura deverá ser conectado. O circuito de controle máximo é 8. Em condições normais, ele pode controlar até 8 válvulas de drenagem controladas eletricamente, mas em paralelo, mais válvulas de drenagem podem ser controladas. |
As funções básicas dos dois controladores de drenagem inteligentes são altamente semelhantes. Essencialmente, o PSC-010 é uma versão atualizada do RXPSECU-07-A1. Ambos suportam monitoramento de temperatura, detecção de falhas, comunicação CAN e expansão paralela multiválvulas. Eles funcionam de forma idêntica em cenários convencionais de controle de drenagem.
A principal diferença está na atualização dos detalhes:
O PSC-010 atualizou o invólucro de plástico para liga de alumínio, o que melhorou sua resistência ao impacto e é mais adequado para condições de trabalho adversas; a interface foi mesclada de slots duplos para um único slot, tornando o processo de instalação e fiação mais simplificado.
Novos recursos incluem luzes de trabalho, luzes de código piscantes e luzes de falha, melhorando significativamente a eficiência da detecção de falhas, e o canal de controle máximo também foi atualizado para 8 canais.
O invólucro em liga de alumínio é mais durável e resistente a danos.
O design de slot único oferece fiação simples.
As três luzes indicadoras facilitam a solução rápida de problemas.
O controle de 8 canais oferece maior escalabilidade, tornando-o adequado para diversas condições de trabalho complexas.
É totalmente funcional em uma única etapa.
Possui todas as funções básicas, atendendo aos requisitos básicos de controle de drenagem.
A caixa plástica tem um custo menor.
Com 7 canais de controle, é adequado para cenários comuns e pode ser usado de forma estável mesmo com um orçamento limitado.
Ambos os controladores de drenagem inteligentes suportam instalação flexível:
O modelo PSC-010 está equipado com 4 furos de instalação φ9 e o modelo RXPSECU-07-A1 está equipado com 4 furos de instalação φ4.
Eles podem ser fixados diretamente com parafusos ou rapidamente fixados com braçadeiras e são adequados para vários cenários de instalação.
Recomenda-se que o local de instalação seja selecionado em áreas como o compartimento elétrico do veículo, o interior da cabine do motorista, que sejam secas, ventiladas e convenientes para manutenção, evitando áreas onde o chassi esteja sujeito a respingos de lama e fontes de calor de alta temperatura, e evitando a instalação ao ar livre para garantir o funcionamento estável do equipamento.
É utilizado principalmente em todos os modelos de veículos comerciais com sistema de frenagem pneumática, como caminhões pesados, caminhões de mineração, ônibus, ônibus urbanos e semirreboques.
Controla automaticamente o aquecimento da válvula de drenagem e descarrega a água condensada do reservatório de ar, evitando a ferrugem da tubulação, evitando bloqueios de gelo no inverno e garantindo a segurança dos freios.
As três luzes indicadoras são a luz de trabalho, a luz de código piscante e a luz de falha. Num estado normal de funcionamento, a luz de trabalho permanece constantemente acesa; se houver uma falha, a luz de falha permanece constantemente acesa enquanto a luz de código piscante pisca. Com base no padrão de intermitência da luz de código intermitente, você pode determinar inicialmente a causa da falha.
Os detalhes são os seguintes:
|
Luz de código e luz de falha piscando Display |
Descrições |
|
extinguir |
SEM FALHAS |
|
Pisca uma vez |
O canal 1 está aberto ou aterrado. |
|
Pisca duas vezes |
O canal 2 está aberto ou aterrado. |
|
Piscar três vezes |
O canal 3 está aberto ou aterrado. |
|
Piscar quatro vezes |
O canal 4 está aberto ou aterrado. |
|
Flash 5 vezes |
O canal 5 está aberto ou aterrado. |
|
Piscar seis vezes |
O canal 6 está aberto ou aterrado. |
|
Flash 7 vezes |
O canal 7 está aberto ou aterrado. |
|
Flash 8 vezes |
O canal 8 está aberto ou aterrado. |
|
Piscar nove vezes |
Circuito aberto do canal de aquecimento ou falha na conexão de aterramento |
|
Piscar 10 vezes |
Circuito aberto ou conexão terra do sensor de temperatura |
O controlador de drenagem inteligente apresenta modos de controle flexíveis, permitindo a seleção de soluções adequadas com base nas necessidades reais:
Se conectado ao barramento CAN, ele pode configurar com flexibilidade diversas lógicas de drenagem, aquecimento e proteção com base em parâmetros como pressão e velocidade do veículo, adaptando-se a condições de trabalho complexas.
A lógica de controle padrão é o modo comumente usado pelos clientes. Não requer conexão ao barramento CAN e pode operar normalmente ao ser ligado.
A operação é conveniente e nenhuma depuração adicional é necessária. Ele pode atender à maioria dos cenários de uso rotineiro. Especificamente:
1. Quando a chave de ignição do veículo for colocada na posição LIGADA, o veículo executará a função de drenagem automática:
① t°>3℃: A drenagem ocorre imediatamente;
② t°≤3℃: o ciclo de ligação e drenagem não será executado;
2. Quando a chave de ignição está desligada:
①t°>3℃:A drenagem ocorre imediatamente;
② t°≤3℃:A drenagem não será executada quando a energia for desligada.
3. O intervalo de drenagem para as válvulas de armazenamento úmido é de 30 minutos, o intervalo de drenagem para as válvulas nº 2 a nº 8 é de 2 horas e o tempo de drenagem para cada ciclo é de 2 segundos.
1. Depois de ligar a posição ON:
t°≤3℃:Saída de controle de aquecimento；
t°≥5℃:O controle de aquecimento interrompeu a saída.；
2. Depois de ligar na posição LIGADO, t°>3°C: O controle de aquecimento não está sendo emitido.
1. Após pressionar o botão de drenagem forçada, a drenagem forçada será executada.；
2. Quando o botão é liberado, a drenagem forçada será interrompida.。
A Xiamen Jiedeng Machinery é especializada na fabricação de drenagem automática de tanques de ar de alto desempenho para tanques de armazenamento de ar. Empregamos design robusto, controle de qualidade rigoroso e desempenho confiável para fornecer soluções duráveis para sistemas de ar comprimido.
Nossos produtos garantem uma drenagem eficiente de condensado, prolongam a vida útil do equipamento, reduzem os esforços de manutenção e proporcionam operação estável sob diversas condições de trabalho.
Ao nos escolher, você receberá qualidade profissional, entrega pontual e suporte pós-venda confiável.
O controlador da válvula de drenagem obteve a certificação CE e a certificação RoHS. Adota o sistema de gestão de qualidade IATF16949.
Enquanto isso, Jiedeng também é uma empresa nacional de alta tecnologia, possuindo uma série de patentes de invenção, patentes de modelo de utilidade e patentes de design, e sua tecnologia principal é controlável de forma independente.
A JIEDENG está pronta para fornecer seus controladores de válvula de drenagem de alta qualidade para clientes em todo o mundo.
