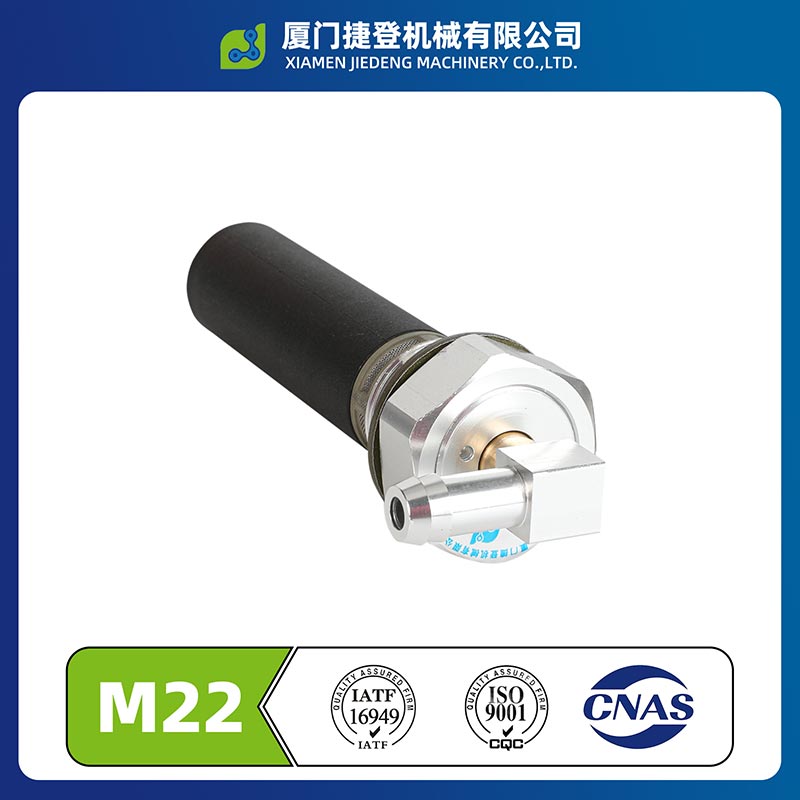

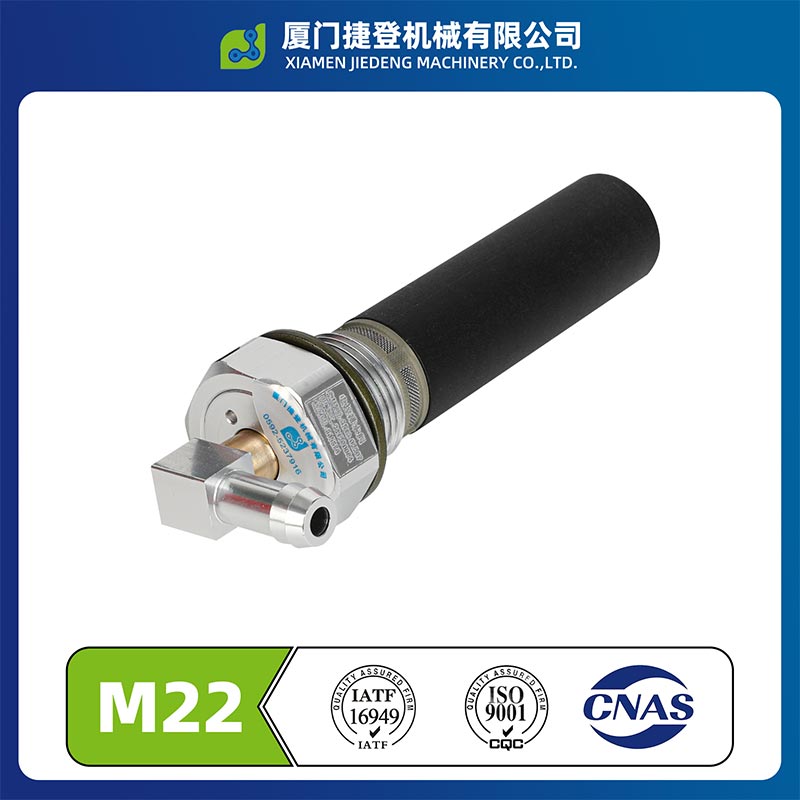

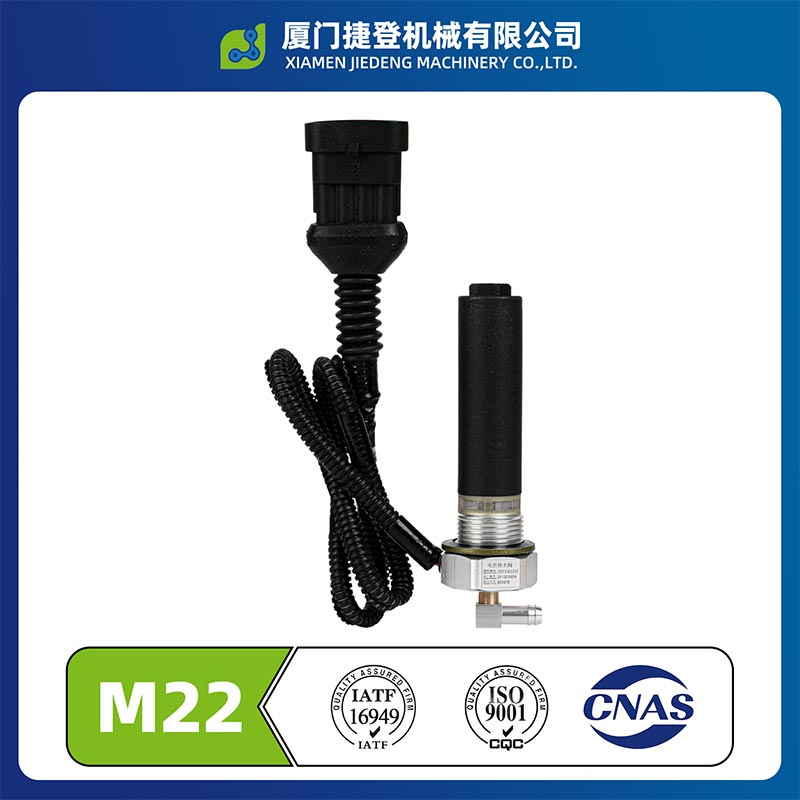

A válvula de drenagem automática 24V fornecida pela Xiamen Jiedeng tem espessura exposta de apenas 10mm, com padrão M22/M32 tópicos. Possui proteção IP68, capaz de ficar imerso em lâmina d'água de 1 metro por 24 horas. Tem uma constante de 6,4W função de aquecimento de temperatura de até 80 ℃ e pode derreter gelo em um ambiente de -40 ℃ em 5 minutos. A eficiência térmica é aumentou 40%. A vedação composta de borracha de flúor é compatível com pressão de 0-1,1 MPa, a bobina pode suportar AC500V, a força média de tração dos terminais excede 110N. Após 96 horas de névoa salina e ±40/80℃ 24 horas de alta-baixa verificação de temperatura, a vida útil da vedação é ≥8 anos.
※ Estrutura de instalação embutida ultrafina: A válvula solenóide de drenagem de 24 Vcc adota de forma inovadora um projeto de válvula eletromagnética. A espessura total exposta do conjunto é de apenas 10 mm. Comparado com a drenagem tradicional válvula com uma estrutura que se projeta de 30 a 50 mm do chassi, ela resolve completamente os problemas do chassi baixo da indústria ônibus e ônibus com pouca transitabilidade e propensos a danos causados por obstáculos rodoviários. O corpo da válvula usa Roscas de reservatório de ar padrão M22×1,5/M32×1,5 e a instalação é altamente intercambiável. Não há necessidade de modifique a estrutura do tanque de ar para substituir diretamente a válvula manual tradicional.
※ Projeto de alta proteção IP68: O corpo da válvula é totalmente protegido por encapsulamento e anéis de vedação. O a bobina eletromagnética está completamente selada dentro da válvula. Os terminais de conexão usam AMP à prova d'água de nível automotivo conectores, com nível de proteção que chega a IP68. Pode ser submerso em água de 1 metro de profundidade por 24 horas sem molhar-se, adaptando-se totalmente a ambientes de uso agressivos, como chassis de veículos, enxágue com pistola de água de alta pressão, chuva e tempo com neve e estradas lamacentas.
※ Tecnologia de aquecimento adesivo de alta eficiência: Uma válvula de tanque de ar eletrônico de 24 V desenvolvida de forma independente com constante PTC módulo de aquecimento de temperatura com potência de aquecimento de 6,4 W, mantendo uma temperatura de aquecimento constante dentro de 80 ℃ ± 5 ℃. O O elemento de aquecimento é instalado de forma embutida, intimamente ligado ao caminho da água do corpo da válvula, aumentando o eficiência de condução de calor em mais de 40%. Em um ambiente de temperatura extremamente baixa de -40°C, pode derreter completamente o gelo dentro do corpo da válvula em 5 minutos, conseguindo uma drenagem rápida e resolvendo efetivamente o problema teimoso de válvulas de drenagem congeladas e inoperantes nos invernos do norte.
※ Tecnologia de vedação composta multicamadas: É adotada uma estrutura de vedação dupla de vedação radial e vedação de face final. Os componentes de vedação são feitos de materiais de borracha fluorada resistentes a altas e baixas temperaturas, com dureza Shore de 70 ± 5HA, e uma taxa de deformação permanente de compressão de ≤ 15% (125℃ × 70h), garantindo vazamento zero dentro do total faixa de pressão de 0 a 1,1 MPa e vida útil de vedação de até 8 anos ou mais.
As matérias-primas para a válvula de drenagem do tanque de ar aquecido também estão sujeitas a inspeções muito rigorosas durante a entrada processo material.
| Válvula metálica | Análise espectral de material (para garantir que o material 6061/HPb59-1 atenda aos requisitos), inspeção abrangente de tamanho (calibre de rosca, tolerância de forma e posição), medição de espessura de revestimento (revestimento de zinco-níquel≥8μm), inspeção de defeitos de aparência |
| Vedação de borracha | Teste de dureza (Shore A 70±5), resistência à tração≥10 MPa, alongamento na ruptura≥200%, compressão permanente deformação≤15%, teste de resistência a altas e baixas temperaturas (-40℃por 24 horas sem rachaduras, 125℃por 70 horas sem envelhecer) |
| Bobina solenóide | Teste de resistência DC (36Ω ±5% a 20°C), teste de isolamento entre voltas, teste de tensão suportável (AC 500V/1 minuto sem quebra), resistência de isolamento≥100MΩ, teste de força de sucção (≥15N) |
| Componente eletrônico | Medição de resistência do elemento de aquecimento PTC, detecção de temperatura de ativação do dispositivo de controle de temperatura (desconexão a 80°C ±5°C), teste de força de inserção e remoção do conector, inspeção do revestimento do terminal |
A válvula de drenagem automática aquecida é monitorada em tempo real durante o processo de fabricação.
Sistema FAI: Após cada início de turno, troca de molde ou troca de material, uma inspeção da primeira peça deve ser conduzido. O operador realiza a autoinspeção, o líder da equipe conduz a reinspeção e a qualidade inspetor realiza inspeção especializada. Somente depois de confirmar que as dimensões, o desempenho e a aparência estão todos os qualificados podem prosseguir com a produção em massa.
Inspeção de Processo: Os inspetores de qualidade realizam inspeções a cada duas horas em processos críticos, registrando parâmetros do processo, como pressão de crimpagem, torque de distribuição e dimensões de montagem, e imediatamente pare a máquina para ajuste ao detectar qualquer anormalidade.
Controle de crimpagem de terminal: Utilize máquinas de crimpagem de terminais CNC com monitoramento em tempo real da crimpagem pressão e altura de crimpagem mantidas dentro de 1,2±0,1 mm; realizar testes destrutivos de tração nos terminais mensalmente para garantir uma qualidade de crimpagem consistente.
Inspeção completa de estanqueidade a 100% do gás: Após a montagem de cada produto, um teste de estanqueidade de 30 segundos é conduzido sob uma pressão de 1,0 MPa. Se a queda de pressão for ≤ 0,01 MPa, é considerado qualificado. Isto garante que nenhum produto vazando seja liberado.
Teste de operação de inicialização: Para cada produto, é realizado um teste de operação de ligação DC24V. O o tempo de resposta para abertura/fechamento da válvula é ≤ 0,5 segundos e a operação é suave, sem qualquer travamento.
