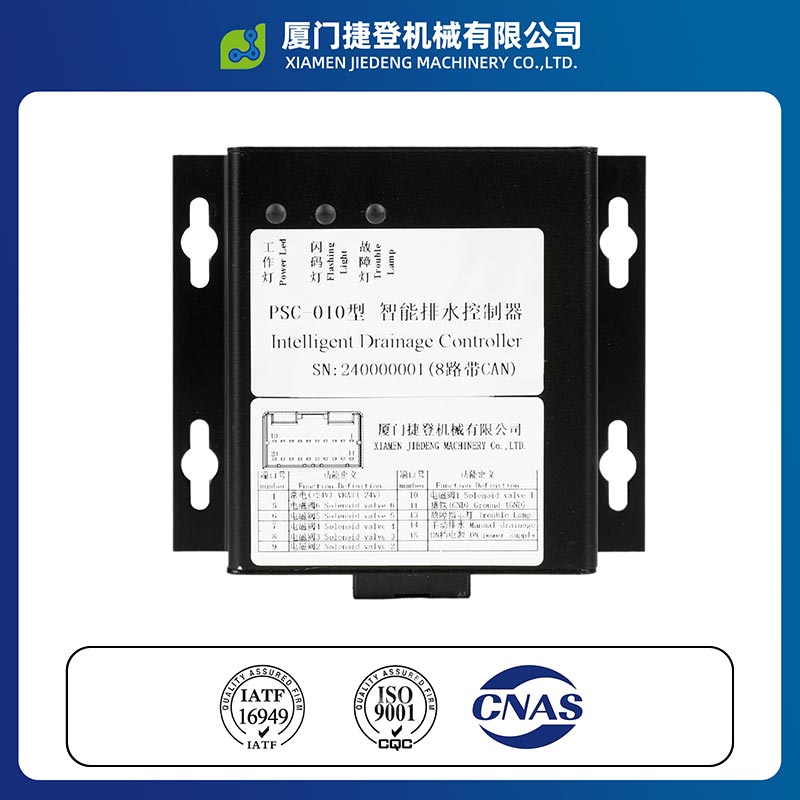

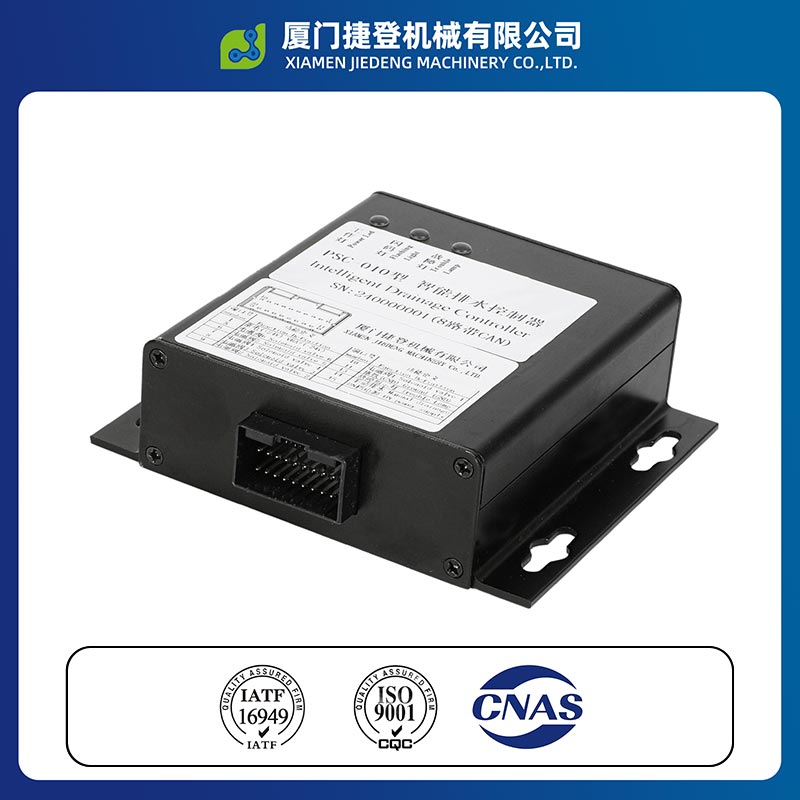

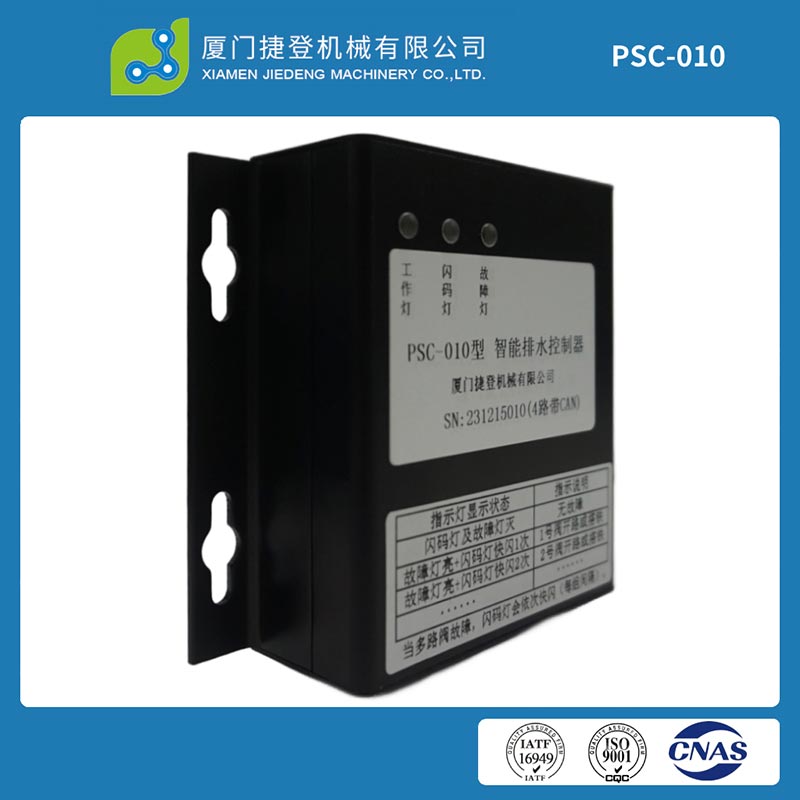

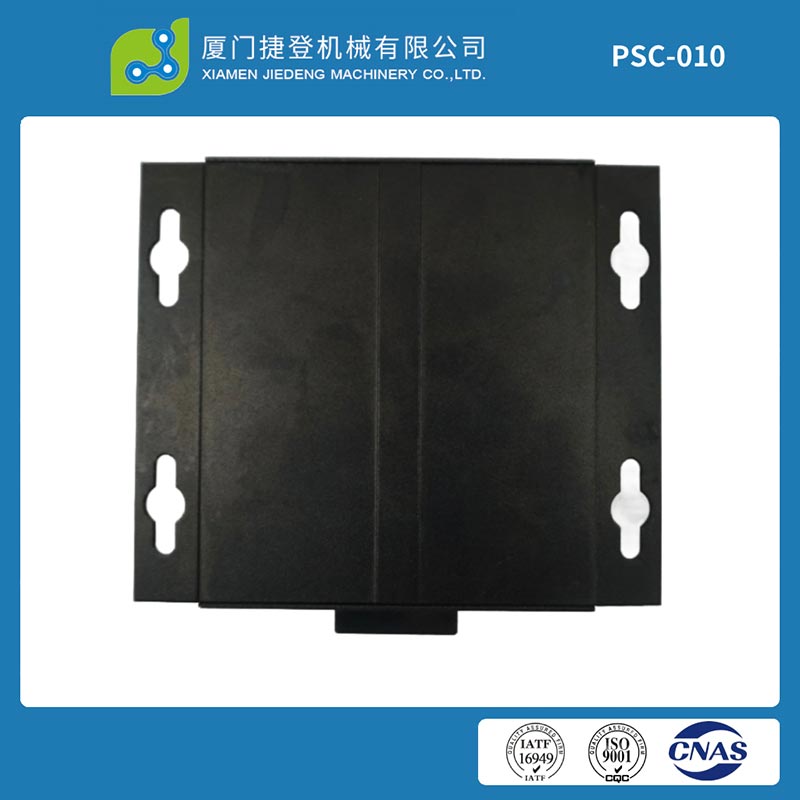

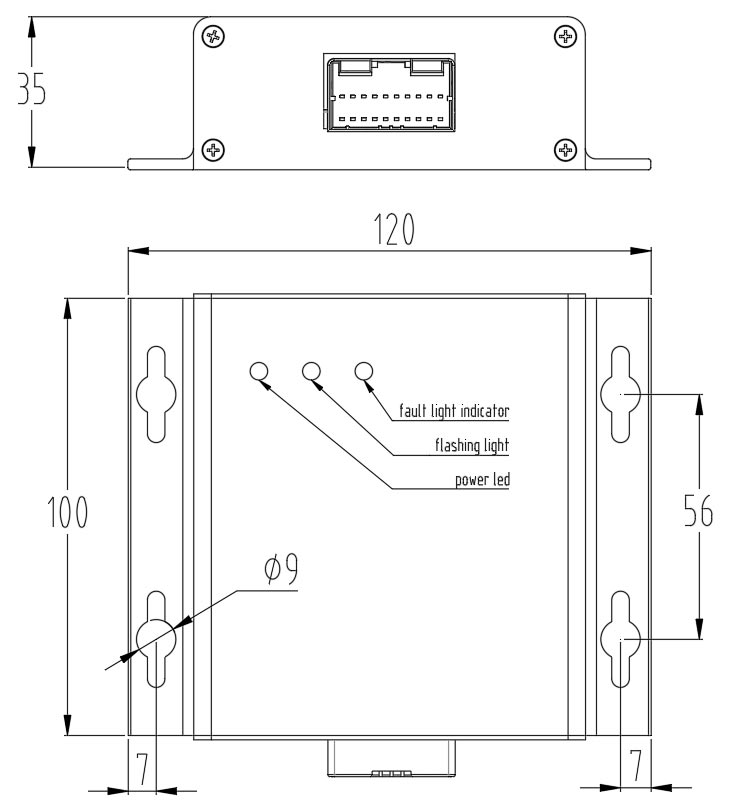

Poderoso controlador de drenagem inteligente

O "poderoso controlador de drenagem inteligente" fornecido pela Xiamen Jiedeng é uma parte indispensável do inteligente sistema de controle de drenagem. O sistema inteligente de controle de drenagem é adaptado principalmente para o freio pneumático acumulador de veículos comerciais, substituindo a tradicional válvula de drenagem manual e descarregando automaticamente o acumulado água no cilindro. Pode evitar perigos potenciais, como corrosão de tubos, bloqueio de válvulas e sistema de freio fracasso causado pelo acúmulo de água. Todo o processo não requer operação manual por humanos, garantindo o longo prazo operação estável e segura de todo o sistema de freios do veículo.

Princípio de funcionamento

※ O sistema opera em coordenação com a válvula de drenagem de controle elétrico e o controlador de drenagem inteligente.
※ No estado de falha de energia e estática, a válvula de drenagem permanece hermeticamente fechada para garantir que não haja vazamento de gás fonte no cilindro de armazenamento.
※ Quando ligado e em operação, o núcleo da válvula eletromagnética é acionado pela força eletromagnética, abrindo o canal de drenagem.
※ Com a ajuda da pressão interna do gás do cilindro de armazenamento, o acúmulo de água é automaticamente descarregado.
※ O controlador coleta simultaneamente vários sinais, como temperatura, freio de mão e barramento CAN.
※ Com base nos sinais coletados, ele realiza o controle lógico do sistema de drenagem totalmente automático. A drenagem inicia e O processo de parada não requer nenhuma intervenção manual.

Arquitetura de composição de hardware principal

Os principais componentes de todo o sistema de drenagem inteligente incluem: controlador de drenagem inteligente, 8 canais válvula de drenagem controlada eletricamente, relé de aquecimento, sensor de temperatura, interruptor de drenagem forçada, indicador de falha luz e cabo de comunicação CAN.

1. Controlador de drenagem inteligente: Executa a função principal da operação lógica geral do sistema e execução de controle.
2. Válvula de Drenagem Eletricamente Controlada de 8 canais: Responsável pela execução de múltiplas ações de drenagem do cilindro acumulador.
3. Sensor de temperatura: coleta a temperatura ambiente em tempo real para fornecer base para a lógica de aquecimento e drenagem.
4. Relé de aquecimento: Controla o circuito de aquecimento no inverno para obter proteção anticongelante em baixa temperatura.
5. Interruptor de drenagem forçada: Fornece uma função de controle manual de drenagem forçada.
6. Luz indicadora de falha: Usada para indicação de falha do sistema e feedback de alarme.
7. Cabo de comunicação CAN: consegue transmissão de sinal do veículo e interação de comunicação.

Configuração de drenagem de oito canais

O controlador suporta 8 canais de válvula de drenagem independentes, que podem ser combinados com vários cilindros de armazenamento de ar modelos para drenagem separada. A válvula 1 é dedicada à drenagem do cilindro de armazenamento de ar regenerativo, enquanto a válvula os canais restantes 2 a 8 operam independentemente em momentos diferentes. Cada canal possui seu próprio chicote elétrico de controle e interface, e os números dos canais podem ser distinguidos por etiquetas, atendendo aos requisitos de layout de diferentes veículos modelos de cilindros de armazenamento de ar.

Função de aquecimento automático de inverno

O sistema está equipado com um Controlador lógico de aquecimento de baixa temperatura. Após ligar, ele iniciará automaticamente aquecimento quando a temperatura ambiente for ≤ 3 ℃ e parar de aquecer quando for ≥ 5 ℃. Está equipado com aquecimento 24V/20A relé, que é compatível com feixes de fios de aquecimento de alumínio. Isto evita que a válvula de drenagem e a tubulação congelando e obstruindo em baixas temperaturas, garantindo o funcionamento normal mesmo em regiões extremamente frias.
